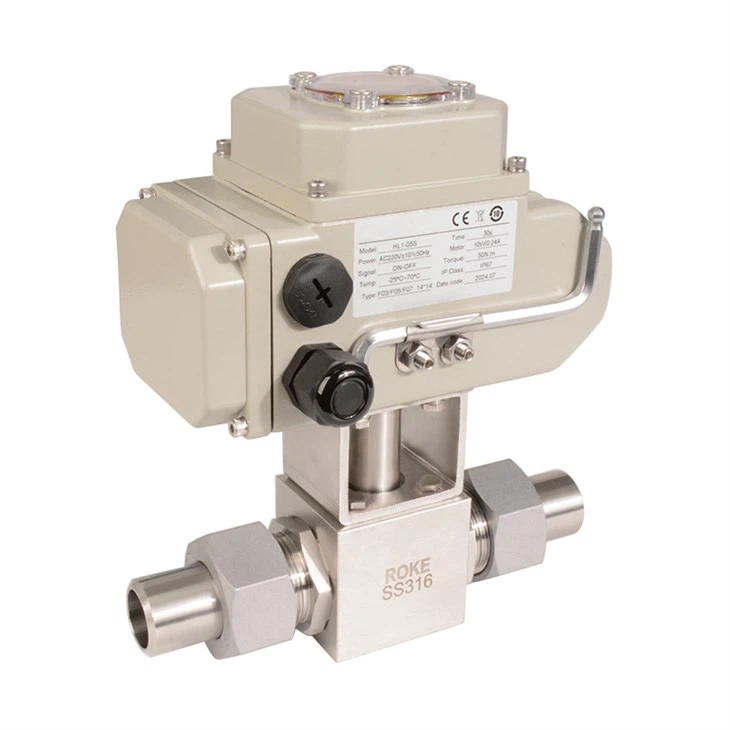

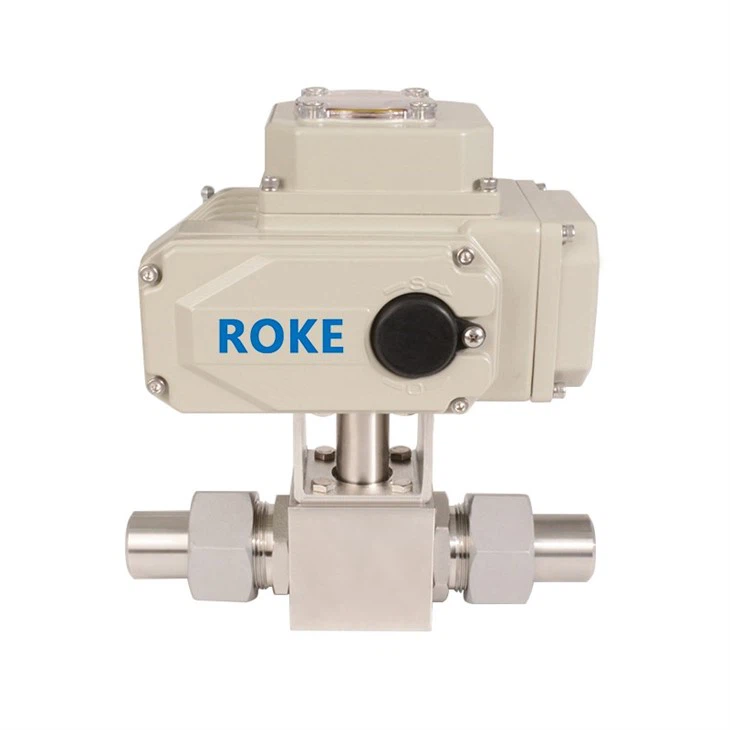

Electric Butt Welding Ball Valve Actuator

HL -serie

INGEN.

Parameterkategori

ParameterDetails

1

Drejningsmomentområde

50 til 6000 nm

2

Forsyningsspænding

AC24V/220V/380V ... (± 10%) DC12V/24V/48V ... (± 10%)

3

Frekvens

50/60 Hz (± 5%)

4

Rejservinkel

0 til 90 grader (± 1 grad)

5

Rejse/hjælpekontakt

2 × SPDT, 250VAC 5A

6

Kabelgrænseflade

Skift type: 1- M20*1,5

Justerbar/intelligent: 2- M20*1,5

7

Tilslutning af flange

ISO 5211

8

Positionsindikation

Vindue med fladt dækning (valgfri 3D -dobbeltfarveskala Konveks dækningsindikatorvindue)

9

Manuel enhed

Håndtag (valgfri håndhjul)

10

Beskyttelsesgrad

IP67 (valgfri IP68,15m -72 time)

11

Omgivelsestemperatur

-25 grad til +70 grad

12

Omgivelsesfugtighed

Mindre end eller lig med 95%

13

Anti -kondensationsenhed

Fugtbestandig varmelegeme indeni

14

Overophedningsbeskyttelse

Overophedningsbeskytter inde i motoren.

Starttemperatur 125 grad (± 5%)

15

Strømfejlstilstand

Sluk for beskyttelse

16

Signalfejltilstand

4-20 Ma/2-10 V fuldt åben/lukket modulerende

(Factory Standard Signal Interruption Protection Protection).

0-10 V, helt åben/lukket

17

Driftscyklus

Switch Type: S 2-20 min. Moduleringstype: S 4-50%

18

Overtorque beskyttelse

Valgfri

19

Motor

Squirrel Cage induktionsmotor, isoleringsklasse F

20

Støjende

Mindre end eller lig med 70 dB (a) -1 m
